Veduta al tramonto di San Pietro di Arzenate (Barzana)

Introduzione

Nel territorio intorno alla località di Arzenate, in Val San Martino, sono presenti alcune chiese tra le quali quella di San Pietro in Vincoli. La prima citazione documentaria della chiesa risale all’anno 867 d.C. l’edificio di culto ha subito nei secoli svariati restauri che ne hanno variato l’aspetto esterno, interno e planimetrico, tra i quali la ristrutturazione del XIII secoli ed il rifacimento del presbiterio nel XVIII secolo. Le modifiche non hanno però modificato la primitiva orientazione della navata della chiesa rispetto alle direzioni astronomiche fondamentali tanto che l’attuale edificio conserva ancora quindi pressoché intatte le informazioni relative ai criteri astronomici seguiti dai edificatori nella prima edificazione durante il IX secolo. Ovviamente quello che si è conservato è relativo solamente all’orientazione della navata in quanto i restauri hanno completamente compromesso le informazioni relative alla disposizione delle eventuali monofore presenti nell’abside e all’orientazione dei loro assi rispetto alle direzioni astronomiche fondamentali. Lo scopo di questo studio è quindi quello di mettere in evidenza quanto risultato dall’analisi dell’orientazione della navata, eseguita in un’ottica di tipo archeoastronomico. Prima di entrare nel merito della descrizione dei risultati raggiunti è utile richiamare brevemente alcune nozioni di Astronomia Generale che permetteranno di comprendere meglio la problematica relativa ai criteri astronomici applicati dagli architetti medioevali durante le fasi di progettazione e di edificazione di un luogo di culto cristiano. Per capire che cosa pensassero gli antichi del mondo che li circondava dobbiamo tentare di osservare i fenomeni celesti con i loro stessi occhi. Per poter fare questo è necessario conoscere almeno i principi fondamentali dell’Astronomia di Posizione che è quella branca della Scienza del Cielo che si occupa di descrivere la posizione e il movimento dei corpi celesti utilizzando come base di osservazione un punto posto sulla superficie della Terra. Questo ci permetterà di capire cosa gli uomini vissuti nel periodo altomedioevale potessero osservare nel cielo ed intuire dei meccanismi che regolano la posizione ed il moto dei corpi celesti. Queste nozioni sono basilari qualora si desideri affrontare lo studio dei manufatti architettonici che abbiano rilevanza anche dal punto di vista astronomico.

La posizione degli astri nel cielo

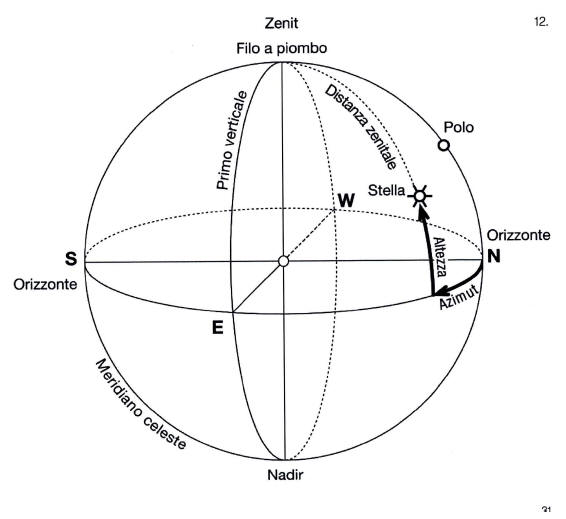

Gli astronomi definiscono univocamente la posizione di un astro sulla sfera celeste mediante una coppia di coordinate riferite a un determinato sistema di riferimento. Ogni corpo celeste visibile nel cielo è caratterizzato, in una data epoca, da una posizione ben precisa rispetto ad un osservatore posto in un punto sulla superficie della Terra.

Tale posizione può essere definita facendo uso di uno dei quattro sistemi fondamentali di coordinate celesti noti in Astronomia, di cui tre importanti nel contesto dell’analisi archeoastronomica delle chiese antiche. Il primo è il sistema cosiddetto altazimutale il quale utilizza come coppia di coordinate di riferimento l’azimut astronomico, contato in senso orario, cioè in senso concorde con il movimento apparente degli astri sulla sfera celeste, e l’altezza dell’astro rispetto all’orizzonte astronomico locale, materializzato ad esempio dalla linea del profilo del mare. L’orizzonte astronomico locale è differente dall’orizzonte naturale locale in quanto quest’ultimo si riferisce al profilo del paesaggio localmente visibile da un punto di osservazione posto sulla superficie terrestre. Se il punto di osservazione fosse posto in mezzo al mare aperto l’orizzonte marino materializzerebbe sia l’orizzonte astronomico locale sia quello naturale. Se invece il nostro punto di osservazione fosse posto in montagna l’orizzonte astronomico locale sarebbe difficilmente visibile, mentre il profilo del paesaggio montuoso definirebbe l’orizzonte naturale locale. I cerchi fondamentali del sistema di coordinate altazimutali sono quindi l’Orizzonte Astronomico Locale e il Meridiano Astronomico Locale che interseca il cerchio dell’orizzonte nei punti cardinali (astronomici) Nord e Sud. Il sistema altazimutale ha il difetto di essere legato alla posizione locale dell’osservatore, nel senso che due osservatori situati in località geograficamente differenti sulla Terra misureranno alla stessa ora del giorno, per lo stesso astro, valori differenti sia di Azimut che di Altezza sull’orizzonte. Oltre a questo, con questo sistema di coordinate esiste anche un altro problema e cioè che esse sono dipendenti dall’istante temporale in cui l’osservatore misura la posizione di un dato astro visibile nel cielo. Infatti, essendo l’azimut legato all’angolo orario dell’astro, il suo valore varierà durante la giornata passando da un valore minimo corrispondente all’istante della levata dell’astro considerato ad un valore massimo misurato all’istante del suo tramonto. Allo stesso modo l’altezza sull’orizzonte raggiungerà il suo valore minimo al sorgere e al tramontare dell’astro e il suo valore massimo nell’istante di culminazione o, in altre parole, di transito al meridiano locale. Ovviamente il valore dell’altezza sull’orizzonte di un certo astro sarà funzione sia della latitudine che della longitudine geografica dell’osservatore. Nonostante tutti questi problemi, il sistema altazimutale è fondamentale per l’Archeoastronomia perché riflette perfettamente la situazione in cui si trovavano gli antichi uomini che osservavano gli astri ad occhio nudo, i quali dovevano, con mezzi modesti, compiere osservazioni relativamente alla posizione apparente degli astri visibili nel cielo.

Il moto apparente del Sole sulla sfera celeste

Quando un archeoastronomo studia l’orientazione di una chiesa antica si accorge invariabilmente che essa fu in origine orientata verso qualche punto dell’orizzonte naturale locale particolarmente importante dal punto di vista degli astri che erano visti sorgere in quella posizione.

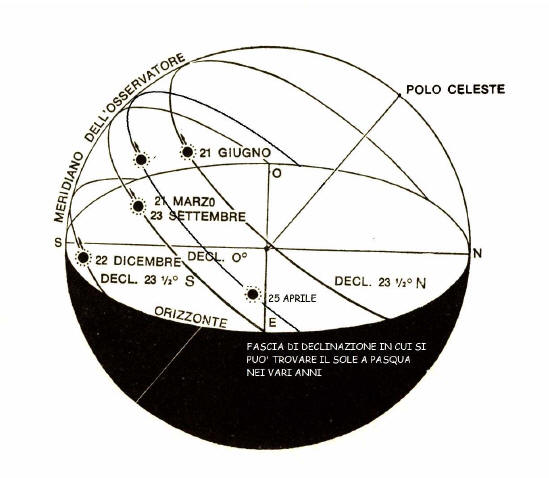

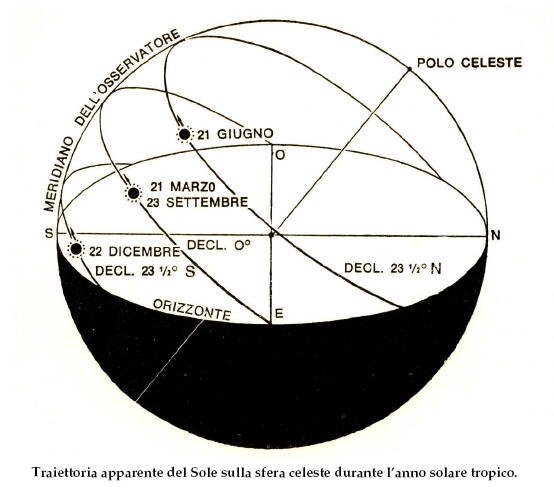

Traiettoria apparente del Sole sulla sfera celeste durante l’anno solare tropico

Quasi sempre il “target” astronomico è di tipo solare, molto raramente lunare, anche se può capitare, soprattutto nel caso dei luoghi di culto mariano; è bene quindi accennare a grandi linee al moto apparente percorso dal Sole sulla sfera celeste durante i vari giorni dell’anno e al cambiamento progressivo, ciclico, dei suoi punti di levata e di tramonto. La Terra compie annualmente una rivoluzione completa intorno al Sole. Il suo moto orbitale è regolato dalla legge di gravitazione universale e ben descritto dalle tre leggi scoperte dal matematico tedesco Giovanni Keplero, nel XVII secolo. L’orbita della Terra intorno al Sole è un’ellisse poco eccentrica e la distanza orbitale media a cui il nostro pianeta orbita è di circa 149,6 milioni di chilometri. Il globo terrestre ruota su se stesso in un giorno siderale pari a 23h 56m 04s, cioè un poco meno di un giorno solare medio che vale 24 ore, quindi un osservatore situato in una determinata località geografica vedrà il Sole muoversi apparentemente , assieme a tutta la sfera celeste da est verso ovest durante l’arco di un giorno. A causa del fatto che la Terra durante un giorno percorre anche una frazione della sua orbita, circa 1/365 del percorso annuale, il Sole avrà variato la sua posizione apparente, rispetto alle stelle visibili sulla sfera celeste, di poco meno di 1°. Il moto del Sole è quindi solamente apparente e dovuto in realtà al fatto che l’osservatore si muove solidalmente con la Terra su cui è ubicato.

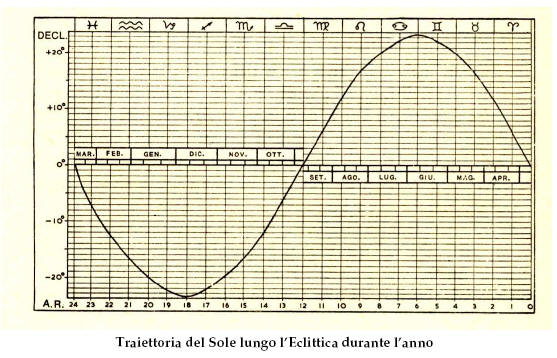

Il moto apparente del Sole nel cielo si compie sulla proiezione dell’orbita della Terra sulla sfera celeste o più rigorosamente sul cerchio immaginario ottenuto intersecando la sfera celeste con il piano dell’orbita terrestre. Questo cerchio è chiamato Eclittica, termine coniato dagli astronomi greci nell’antichità. Il movimento apparente del Sole sull’Eclittica avviene nello stesso senso del moto orbitale della Terra lungo la sua orbita, direzione detta “diretta” o “antioraria” perché contraria a quella del moto apparente diurno della sfera celeste. Poiché, a causa del moto apparente diurno, un osservatore vede gli astri muoversi da est verso ovest (senso orario), vedrà per il moto apparente annuo, il Sole spostarsi tra le stelle in senso contrario, cioè da ovest verso est. La conseguenza è che se in un dato giorno durante l’anno il Sole transita al meridiano nello stesso istante in cui passa anche una stella, il giorno successivo esso passerà al meridiano circa quattro minuti dopo la stella in quanto si sarà spostato di circa un grado verso oriente e sarà quindi in ritardo rispetto ad essa. Quando il Sole si trova al punto di intersezione corrispondente al nodo indicato con il termine “Punto Gamma” o “Punto d’Ariete” si verifica l’Equinozio di Primavera, mentre quando il Sole passa per il punto diametralmente opposto (Punto di Libra), esso si trova al nodo contrario e quindi si avrà l’Equinozio d’Autunno. In definitiva, quando avvengono gli equinozi il Sole è posizionato sull’Equatore Celeste, in questi giorni le durate del giorno e della notte corrispondono allo stesso numero di ore.

Attualmente le date in cui si verificano gli Equinozi sono il 21 marzo e il 23 settembre rispettivamente per l’Equinozio di Primavera e per quello d’Autunno, ma nel tempo anche le date degli Equinozi e dei Solstizi sono soggette ad una lenta, ma consistente, variazione particolarmente evidente quando si va indietro nel tempo. Il Sole, a causa della variazione della posizione della Terra nello spazio per effetto del suo moto orbitale, durante il corso dell’anno cambia in modo periodico la posizione dei punti di sorgere e di tramontare sull’orizzonte astronomico locale. La traiettoria apparente percorsa dal Sole nel cielo varia giornalmente non solo con il variare della data lungo l’anno, ma anche in funzione della latitudine geografica dell’osservatore. I punti estremi verso sud e verso nord toccati dalle posizioni di sorgere e tramontare del Sole sull’orizzonte in corrispondenza di una data località geografica corrispondono ai giorni dei solstizi, così chiamati perché, in quei giorni, si ha l’impressione che il punti di levata e di tramonto del Sole stazionino in quella posizione estrema per qualche tempo, in quanto essi si muovono molto lentamente. Il punti estremi di sorgere e tramontare in direzione nord-est vengono toccati in corrispondenza della data del solstizio estivo, mentre al solstizio d’inverno i punti di sorgere e di tramontare sono i più vicini alla direzione sud-est. Ovviamente in corrispondenza dei giorni dell’anno che sono intermedi tra le due date di solstizio le posizioni sull’orizzonte occupate dai punti di sorgere e tramontare saranno a loro volta intermedie tra i due punti solstiziali. Dal punto di vista archeoastronomico le posizioni sulla linea dell’orizzonte del sorgere e del tramontare del Sole in corrispondenza dei solstizi è fondamentale in quanto le testimonianze archeologiche ci suggeriscono come l’uomo antico tenesse in grande considerazione l’osservazione e la marcatura permanente della posizione di questi punti.

Regole medioevali connesse con l’edificazione di un edificio di culto cristiano

Sin dagli albori del cristianesimo era diffusa la tradizione di orientare i templi, o più in generale i luoghi di culto, verso la direzione est secondo il criterio denominato “Versus Solem Orientem” in quanto, analogamente ai pagani, anche per i cristiani la salvezza e la rinascita erano collegate alla generica direzione cardinale orientale. Gesù Cristo aveva come simbolo il Sole (Sol justitiae, Sol Invictus, Sol Salutis) e la direzione est era simbolizzata dalla croce, rappresentazione del simbolo della vittoria. La simbologia solare così direttamente collegata al Cristo richiedeva quindi un’attenta progettazione dei luoghi di culto e un’altrettanto attenta loro orientazione rispetto alle direzioni astronomiche fondamentali. Nelle Costituzioni Apostoliche (II,7) del IV e V secolo veniva raccomandato ai fedeli di pregare dirigendosi verso l’est e lo stesso celebrante durante l’”Actio Liturgica” doveva parimenti essere rivolto in quella direzione; le Costituzioni Apostoliche, pur non risalendo agli stessi Apostoli, riflettono sicuramente le usanze e le consuetudini più antiche in questo senso. Come conseguenza di tali prescrizioni, tecnicamente si rese necessario progettare e costruire le chiese orientate con l’abside verso oriente e la facciata con la porta d’ingresso in direzione occidentale rispetto al baricentro della costruzione. Una delle personalità più prestigiose che contribuì a diffondere l’idea e l’abitudine di orientare i luoghi di culto verso direzioni solari astronomicamente significative fu Gerberto D’Aurillac, noto anche come Gerberto da Reims, nato intorno nel 937 in Alvernia, nella Francia centrale, e monaco benedettino ad Aurillac e a Reims.

Il Papa Silvestro II (Gerberto d’Aurillac) rappresentato in una lunetta affrescata da un pittore anonimo bergamasco nel XVI sec., presente nel Chiostro Superiore del Priorato di San Giacomo Maggiore a Pontida (BG).

Gerberto, dopo essere stato abate del Monastero di Bobbio nel 983 e poi vescovo di Ravenna, salì alla cattedra di S. Pietro nel 999 d.C. con il nome di Papa Silvestro II, ponendo fine al cosiddetto “Periodo Ferreo del Papato”. Amico di Ottone II e precettore di Ottone III di Sassonia, fu il principale artefice della conversione al Cristianesimo di Stefano I d’Ungheria garantendo vari feudi terrieri in quel paese alle abbazie benedettine. In gioventù, studiò Astronomia, Matematica e Geometria nella Spagna allora quasi interamente occupata dai Saraceni, quindi ebbe numerosi contatti con la Matematica e l’Astronomia araba che a quel tempo era molto sviluppata.

Di lui possediamo molti documenti che tra cui oltre 200 lettere scritte tra il 983 e il 997, il “Tractatus de Astrolabio” e dal 999, anno in cui salì al soglio pontificio, numerose bolle papali da lui emesse. Egli redasse anche il “Geometria” in cui riportò e descrisse un centinaio di soluzioni di vari problemi geometrici e molte loro applicazioni pratiche; soprattutto in questa opera rileviamo l’uso originale dell’astrolabio nella soluzioni di svariati problemi pratici in architettura che contribuirono alla diffusione dell’uso di questo particolare strumento ai fini di stabilire linee e proporzioni astronomicamente significative nelle chiese cristiane medioevali. Fino al 1400-1500 questo testo fu il riferimento ufficiale adottato dai progettisti e costruttori di chiese e cattedrali. In una delle sue bolle papali è raccomandato esplicitamente il criterio “Versus Solem Orientem”, che consiste nell’orientare i luoghi di culto verso la direzione del punto dell’orizzonte in cui il Sole sorge, ed in particolare il criterio “Sol Aequinoctialis”, che utilizza il punto di levata dell’astro diurno quando la sua declinazione è pari a zero, cosa che avviene solamente agli equinozi. In realtà il concetto non era del tutto originale e Mandrieu nel suo “Les Ordines Romani II” riporta questa consuetudine come già seguita da almeno 200 anni prima delle indicazioni di Silvestro II. Non fu però sempre così, infatti per un certo periodo, fino alla seconda metà del 400 d.C. i luoghi di culto furono costruiti con l’abside diretta verso occidente invece che verso oriente. Successivamente, appunto dalla seconda metà del 400, le orientazioni vennero invertite e le chiese furono progettate e costruite con l’abside rivolta ad oriente in modo che sia l’officiante che i fedeli pregassero rivolti nella direzione del sorgere del Sole. Durante l’VIII secolo questa abitudine si interruppe di nuovo per alcuni anni, per venir ripristinata durante i secoli successivi. Le causa di queste inversioni di tendenza non sono note, anche se gli studiosi hanno formulato alcune ipotesi plausibili. Generalmente sono poche le chiese risalenti al periodo in cui avvennero le inversioni della direzione di orientazione sopravvissute fino ai giorni nostri e di cui sia possibile un’accurata misurazione della direzione del loro asse. Nonostante ciò, esistono illustri eccezioni, che conservano la temporanea tradizione di orientare l’abside verso occidente, esse si trovano entrambe a Roma e sono la Basilica di S. Pietro e quella di S. Giovanni in Laterano. Nell’alto Medioevo la costruzione delle chiese, e più generalmente dei luoghi di culto cristiani, era basata su un forte simbolismo mistico: si prevedeva l’orientazione di tutta la costruzione con l’abside ad oriente, meglio ancora se l’asse coincideva con la linea equinoziale. Le ragioni per cui vennero adottati criteri astronomici sia per l’orientazione dell’asse della chiesa sia per la disposizione delle monofore praticate nell’abside maggiore e nelle absidiole laterali furono spesso dettate da esigenze mistiche e simboliche più che reali. Infatti è scritto che la Croce di Cristo fu eretta sul monte Calvario in modo da essere rivolta verso ovest, quindi i fedeli in adorazione devono essere rivolti ad est, che per antica tradizione è la zona della luce e del bene (pars familiaris) in contrapposizione con la “pars hostilis” che identifica la direzione occidentale. Per tradizione Cristo salì in cielo ad oriente dei discepoli ed è consuetudine che cosi facessero anche i Martiri. Sempre secondo la tradizione, l’aurora è il simbolo del Sole della Giustizia che si annuncia e anche il Paradiso Terrestre veniva ritenuto, dai primi cristiani, collocato genericamente ad oriente. Il Concilio di Nicea ribadì chiaramente il criterio “Vesus Solem Orientem”, spesso, sin dalla remota antichità, comune anche ai templi pagani, soprattutto greci. I padri conciliari affermarono nel 325 d.C.: «ecclesiarum situs plerimque talis erat, ut fideles facie altare versa orantes orientem solem, symbolum Christi qui est sol iustitia et lux mundi interentur» (Carolus Kozma “De Papi”, 1861). Dal punto di vista pratico, per quanto concerne le antiche chiese costruite lungo l’arco alpino, talvolta si rilevano orientazioni tali da addensarsi intorno a valori di azimut pertinenti alle direzioni di levata del Sole ai solstizi; altre volte invece gli assi delle navate sono allineati alcuni gradi più a settentrione rispetto alla esatta direzione del punto di levata dell’astro agli equinozi all’orizzonte astronomico locale, che come abbiamo già affermato si colloca esattamente lungo la direzione cardinale est, ovvero alcune antiche chiese alpine risultano generalmente orientate verso taluni punti dell’orizzonte fisico locale, rappresentato dal profilo dell’orografia locale visto dal luogo dove sorgeva l’edificio di culto, nei quali sorgeva il Sole all’alba di un giorno compreso tra la data effettiva dell’equinozio di primavera fino a circa un mese dopo di esso. La spiegazione più razionale di questa deviazione rispetto alla pura ed esatta direzione equinoziale (azimut astronomico pari a 90°), tanto raccomandata ad esempio negli scritti di Guglielmo Dorando da Mende, vescovo del XIII secolo contro, appunto, gli allineamenti solstiziali: «...Debet quoque (ecclesia) sic fundari, ut caput inspiciat versus Orientem... videlicet versum ortum solis, ad denotandum, quod ecclesia quae in terris militat, temperare se debet aequanimiter in prosperis, et in adversis; et not versus solstitialem, ut faciunt quidam», è dovuta alla consuetudine, talvolta seguita, di celebrare solennemente il rito di fondazione del luogo sacro all’alba del giorno di Pasqua. In quel giorno il punto di levata del Sole all’orizzonte naturale locale definiva solennemente la direzione verso cui l’asse della chiesa doveva essere diretto e verso cui l’abside doveva essere costruita. A questo proposito è interessante ricordare quale fosse la procedura pratica normalmente seguita dagli architetti medioevali qualora fosse stata loro commissionata la progettazione di un luogo di culto cristiano.  Nel Medioevo le chiese erano generalmente progettate a forma di croce con l’abside orientata ad est. L’ingresso principale era quindi posizionato sul lato occidentale, in corrispondenza dei piedi della croce, in modo che i fedeli entrati nell’edificio camminassero verso oriente simboleggiando l’ascesa di Cristo sulla Croce. La direzione orientale corrisponde a quel segmento di orizzonte locale in cui i corpi celesti sorgono analogamente, dal punto di vista simbolico, alla stella della nascita di Cristo, nota come “la stella dell’est”. Le chiese dovevano assolvere agli aspetti puramente liturgici quindi le istruzioni che venivano date agli architetti in fase di progettazione si basavano su tutta una serie di indicazioni tratte dalla simbologia liturgica della religione cristiana. Era poi l’architetto ad impiegare Matematica, Geometria e Astronomia al fine di esprimere simbolicamente la funzione liturgica del culto. Il significato metaforico era notevole, infatti la cupola stava sovente a rappresentare la volta del cielo, mentre l’altare simboleggiava la cima della croce di Cristo, posta sulla montagna sacra: il Calvario. L’architetto sfruttava le proprie cognizioni di Astronomia di posizione per ricavare, mediante osservazioni, calcoli e costruzioni geometriche, la direzione di orientazione più opportuna per verificare le specifiche simboliche richieste dai committenti. L’Astronomia però era solo un mezzo per esprimere le funzioni liturgiche e simboliche del monumento. Ma perché l’Astronomia fu così presente nell’architettura sacra cristiana durante il Medioevo? È noto e ben documentato come il solstizio invernale abbia rappresentato, durante l’anno, un momento importante presso quasi tutte le popolazioni antiche, anche al di fuori dell’Europa, tanto da essere commemorato con una festa rituale che prevedeva tutta una serie di riti propiziatori atti ad onorare il Sole e a favorire il ritorno della bella stagione. Il moto apparente del punto di levata del Sole all’orizzonte locale in direzione sud, il suo rallentamento durante i giorni che precedono di poco il solstizio invernale, l’inversione della direzione del moto apparente ed il conseguente progressivo allungamento delle giornate erano un chiaro sintomo che la stagione invernale sarebbe presto terminata e con essa le difficoltà di sopravvivenza. Era il momento della “rinascita del Sole”. Anche la Cristianità fece proprio questo concetto e, secondo le scritture, la nascita di Gesù venne stabilita essere avvenuta proprio in vicinanza della data del Solstizio di Inverno, mentre il suo concepimento fu posto in prossimità dell’equinozio di primavera e la ricorrenza dell’Annunciazione o Incarnazione (25 Marzo) ne celebrava il significato simbolico e liturgico. La conseguenza rituale è che ancora oggi la direzione della levata del Sole al solstizio d’inverno corrisponde grosso modo al sorgere del Sole nel giorno della festa solstiziale cristiana per eccellenza, cioè il Natale. Dopo aver accennato al significato rituale della direzione solstiziale, vediamo ora di mettere in evidenza i significati mistici associati alla direzione equinoziale, soprattutto quella primaverile. Questa direzione potrebbe essere correlata con la data della Pasqua che, come è noto, si celebra la domenica più vicina al primo plenilunio dopo l’equinozio di primavera. Essendo, però la data della Pasqua mobile rispetto alla data dell’equinozio a causa dei vincoli lunari, l’orientazione in accordo con la posizione del Sole nascente a Pasqua non poteva essere codificata in maniera fissa. Siccome la data della Pasqua può oscillare entro grosso modo 30 giorni oltre l’equinozio di primavera, cioè 1 mese sinodico lunare (29,5306 giorni), la differenza di orientazione rispetto alla linea equinoziale può arrivare fino a circa 18° a nord dell’est. Questo significa che orientazioni comprese tra i 72° e i 90° potrebbero essere correlate con la posizione del sorgere del Sole il giorno di Pasqua dell’anno di fondazione della chiesa.

A causa dell’oscillazione della data della Pasqua rispetto all’equinozio di primavera, il Sole può percorrere sulle Sfera Celeste differenti traiettorie che lo portano a sorgere in un intervallo di azimut astronomico compreso tra 90° (Equinozio di Primavera) e 72° (limite massimo per la Pasqua bassa) che grosso modo corrisponde al 25 Aprile.

Oltre alla direzione del sorgere del Sole a Pasqua esistono anche altri significati mistici che la Chiesa antica collegò alla direzione equinoziale. Tale direzione era correlata anche con la data della ricorrenza detta dell’Incarnazione (o Annunciazione) festeggiata il 25 Marzo, che fino al Concilio di Nicea (325 d.C.), presieduto dall’imperatore romano Costantino il Grande, era ritenuto essere la data dell’equinozio di primavera, in accordo con il calendario giuliano allora ufficialmente accettato dalla Chiesa di Roma.

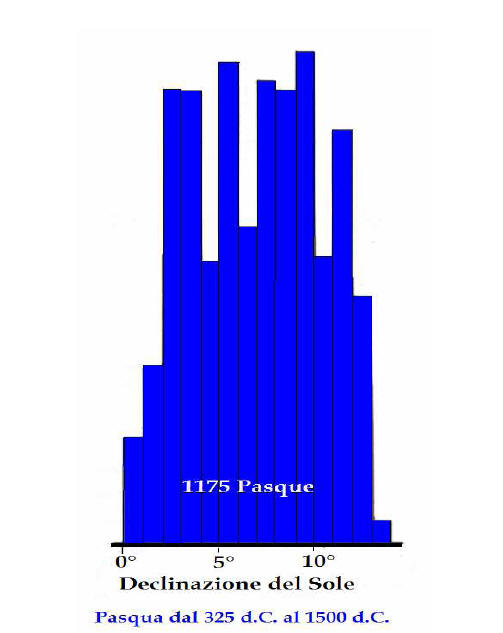

Distribuzione della declinazione del Sole calcolata per le 1175 date della domenica di Pasqua dal Concilio di Nicea (325 d.C.) fino all’anno 1500.

Dal punto di vista astronomico la data equinoziale corretta era invece il 20 Marzo (alle ore 11:54 di Tempo Universale), la data del 25 Marzo era corretta al tempo di Giulio Cesare, ma il problema sarebbe stato risolto solamente nel 1582 con la riforma gregoriana del calendario. Nel 1001 d.C. la data astronomica dell’equinozio cadde il 15 Marzo, nel 1401 il 12 del mese e dopo la riforma si passò per decreto papale al 21 Marzo. I quattro giorni di differenza tra il 21 e il 25 implicavano circa 3 gradi di errore sistematico nella definizione della corretta direzione della linea equinoziale qualora l’architetto incaricato della costruzione avesse deciso di orientare l’asse della chiesa osservando la direzione del Sole nascente all’alba del giorno dell’equinozio di primavera indicato dal calendario, senza eseguire alcuna rilevazione astronomica sperimentale della corretta direzione equinoziale. Alla luce di questi fatti è quindi importante cercare di capire come i criteri suggeriti da Gerberto d’Aurillac e dalle usanze più antiche furono messi in pratica dagli architetti e dai progettisti dei luoghi di culto dal Medioevo. L’orientazione rigorosa di una costruzione lungo la direzione equinoziale era, dal punto di vista operativo, un problema di non facile soluzione. La metodologia più moderna disponibile durante il Medioevo è quanto riportato dal “Geometria” di Gerberto d’Aurillac oppure nel “De Architettura” di Vitruvio o nel “De limitibus constituendi” di Igino il Gromatico o addirittura nella “Naturalis Historia” di Plinio il Vecchio e le necessarie conoscenze astronomiche erano per lo più bagaglio culturale degli esponenti del clero sia monastico che secolare. In realtà, durante il Medioevo l’orientazione equinoziale dei luoghi di culto era fortemente consigliata, ma non era precetto da rispettarsi in maniera rigida e dogmatica, quindi esistono chiese con orientazione differente da quella prevista dal criterio “Sol Aequinoctialis”, ma generalmente, salvo qualche caso per la verità molto interessante, l’orientazione rimaneva coerente con il criterio “ad Solem Orientem”. Inizialmente era necessario disporre di una semplice, ma efficiente, strumentazione atta ad individuare la direzione cercata, in secondo luogo era richiesta l’applicazione di un procedura di lavoro, basata su semplici ed elementari cognizioni di Geometria e di Astronomia di posizione, ma capace di condurre a risultati corretti, ed infine erano richieste una o più persone capaci di portare a termine l’operazione in maniera sufficientemente accurata, essendo nel contempo capaci di eseguire le osservazioni astronomiche necessarie ad acquisire i riferimenti basilari per la corretta esecuzione del loro lavoro. Come abbiamo detto, durante il medioevo l’edificazione di una chiesa doveva soggiacere a regole ben precise di orientazione del suo asse ingresso-abside, ma anche nello stabilire il periodo in cui il rito di fondazione doveva essere celebrato. Guido Bonatti da Forlì, matematico, astronomo e astrologo attivo a Parigi durante il XIII secolo, nel suo “Decem continens tractatus astronomiae”, di cui si dispone di un’edizione pubblicata a Venezia nel 1506, mette in evidenza che le chiese, essendo centri di potere divino, dovevano essere innalzate secondo scrupolose regole rituali seguendo il corso dei cieli e che dovevano essere edificate quando si verificano talune congiunzioni astrali favorevoli. In particolare l’epoca di fondazione delle chiese era scelta in accordo con la levata all’orizzonte, per la prima volta durante l’anno, delle stelle della costellazione dell’Ariete, quindi il periodo scelto era di poco successivo all’equinozio di primavera ed era in accordo con le regole astronomiche della celebrazione della Pasqua cristiana. La ragione non era solo mistica, ma rispondeva anche a due esigenze pratiche ben precise, la prima delle quali era rappresentata dal fatto che quello era il periodo in cui il gelo e le piogge invernali cessavano ed il terreno diventava più morbido consentendo agli operai di lavorare agevolmente, l’altra era di avere a disposizione un lungo periodo di tempo, fino al successivo inverno, per portare a termine i lavori di edilizia, in modo tale che la costruzione potesse essere completata o quasi prima dell’arrivo della brutta stagione. Talvolta anche l’anno in cui i lavori dovevano iniziare era scelto con cura in funzione di particolari eventi astronomici favorevoli ai quali gli astrologi attribuivano grande significato. Nel 1406, Jean Ganivet scriveva: « Si velis aedificare aedificium duraturum, considera in fundazione stallas fixas in primario et conferas eis planetas benevolos » (Jean Ganivet, “Coeli enarrant”, Lione 1406) « Se vuoi edificare un edificio durevole, nella fondazione osserva primariamente le stelle fisse e paragona ad esse i pianeti benevoli». Quindi non solo la levata eliaca delle stelle dell’Ariete definiva il periodo stagionale più favorevole, ma le posizioni planetarie, soprattutto quelle di Marte e Giove, nelle costellazioni zodiacali stabilivano gli anni più adatti per l’edificazione degli edifici sacri, soprattutto quelli di rilevante importanza. La conseguenza è che nessuno dei luoghi di culto medioevali sorse secondo criteri casuali, ma ciascuno venne edificato seguendo i canoni costruttivi e soprattutto di orientazione, che ribadivano la tradizione diffusa di orientare i templi o più in generale i luoghi di culto verso la direzione cardinale est (Versus Solem Orientem) ed in particolare verso il punto di levata del Sole agli equinozi (Sol Aequinoctialis). La rigorosità nell’orientazione è un elemento che però andò decadendo nel tempo, attraverso i secoli. L’analisi dell’orientazione degli assi dei luoghi di culto medioevali presenti lungo l’arco alpino, rispetto alla direzione del meridiano astronomico locale, ha messo in evidenza una correlazione tra la data di edificazione della chiesa e l’ampiezza della distribuzione delle orientazioni rilevate sperimentalmente. Le chiese costruite prima del 1500 sono caratterizzate da una orientazione molto accurata, mentre da 1500 in poi, fino al 1700, l’orientazione diviene meno precisa fino ad arrivare al 1700 epoca dalla quale in poi i luoghi di culto tendono ad essere orientati in maniera quasi casuale. Questo è evidente soprattutto nei borghi, mentre le chiese isolate nelle vallate rimangono ancora abbastanza ben orientate anche nel XVIII secolo. La spiegazione di questo fatto è abbastanza intuitiva. Prima del 1500, non essendo diffuso in architettura l’uso della bussola, era necessario utilizzare le osservazioni astronomiche per determinare le linee equinoziale e meridiana. Successivamente l’uso della bussola produsse chiese orientate secondo la direzione del punto cardinale est magnetico che differiva in maniera variabile nel tempo dall’est astronomico a causa della declinazione magnetica locale e della sua variazione; tali discrepanze possono essere attualmente misurate e i moderni computer consentono di ricostruire le direzioni astronomiche fondamentali per un certo luogo, nei tempi passati. Nonostante la minor cura che l’uso della bussola richiedeva per allineare i costruendi edifici di culto, l’orientazione astronomica secondo il criterio “Ab Solem Orientem” era ancora importante per gli ecclesiastici tanto che negli atti delle visite pastorali del Card. Federico Borromeo (1606) al folio 353v del vol. 16 ADSM si legge “Ecclesia Praedicta Orientem Spectat” in realazione alla pieve di Porlezza (CO).

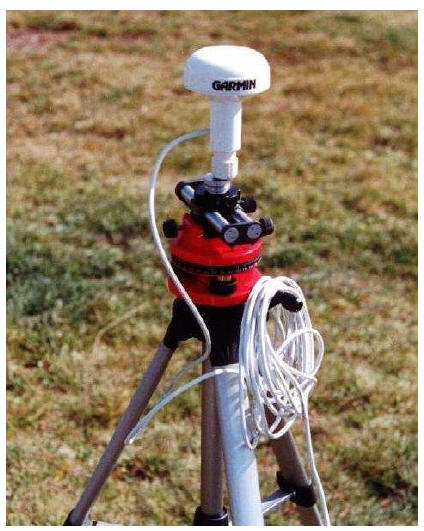

Antenna GARMIN GA21 utilizzata per la ricezione dei segnali GPS utilizzati georeferenziazione delle chiese di Arzenate.

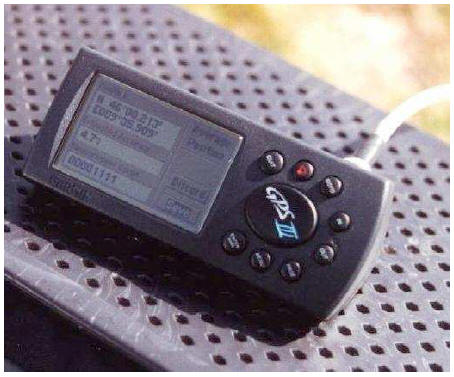

Ricevitore di segnali GARMIN GPS III utilizzato per la georeferenziazione delle chiese.

Il rilievo archeoastronomico

La chiesa di San Pietro in Vincoli ad Arzenate è state accuratamente georeferenziata mediante tecniche satellitari GPS, il 9 Agosto 2008; in quell’occasione è stata misurata con grande precisione l’orientazione dell’asse della navata rispetto alle direzioni astronomiche fondamentali con l’obbiettivo di ricostruire la metodologia applicata in fase progettuale e nella successiva fase di realizzazione dell’edificio.

La procedura di georeferenziazione

La posizione geografica dell’edificio di culto studiato è stata accuratamente misurata mediante tecniche satellitari GPS ed ottenuta sulla base della media di numerose determinazioni indipendenti di posizione ottenute in acquisizione continua, (rate: 1 point/second) elaborando i segnali provenienti dai satelliti in vista, cioè posti al disopra dell’orizzonte naturale locale, mediante un ricevitore GARMIN GPS III utilizzando il codice C/A. Le coordinate geografiche sono riferite all’ellissoide geocentrico standard WGS84 e note con un’incertezza media globale pari ad alcuni centimetri la quale corrisponde alla incertezza di posizionamento planimetrico della chiesa. L’incertezza sulla quota è maggiore, come usualmente accade nel caso del rilievo satellitare GPS. Oltre al rilievo satellitare da terra sono state utilizzate anche le immagini georeferenziate dell’area in cui è posto il luogo di culto riprese dallo spazio da satellite le quali hanno permesso un’ulteriore determinazione della posizione spaziale.

Rilievo dell’orientazione della navata

La direzione di orientazione della navata principale rispetto alle direzioni astronomiche fondamentali è stata ottenuta in due modi indipendenti, il primo sulla base del rilievo diretto in loco utilizzando uno squadro cilindrico graduato Salmoiraghi, orientando lo zero del cerchio orizzontale lungo la direzione nord del meridiano astronomico locale, determinato utilizzando due punti GPS posti ad una certa distanza l’uno dall’altro. Il secondo modo è stato l’analisi delle immagini georeferenziate attenute da satellite. Le misure di orientazione ottenute eseguendo la media pesata delle determinazioni di azimut astronomico utilizzando come pesi il reciproco del quadrato della deviazione standard ottenuta su ciascun insieme di dati: in questo modo si possono combinare insiemi di misure di precisione differente nel modo rigoroso secondo la teoria statistica Gaussiana, ottenendo i relativi limiti di confidenza riferiti ad un livello di probabilità pari al 95% come è d’uso. Per controllo dei risultati ottenuti sono stati rilevati anche gli azimut magnetici utilizzando due bussole topografiche di precisione Wilkie mod. 9610 di costruzione tedesca, mediando gli azimut magnetici ottenuti in modo da ridurre l’errore complessivo.

Rilievo del profilo dell’orizzonte naturale locale

Il rilievo dell’orizzonte naturale locale rappresentato dal profilo delle montagne di sfondo nella direzione occidentale è stato rilevato con elevata accuratezza. Tale profilo è tecnicamente denominato “skyline”.

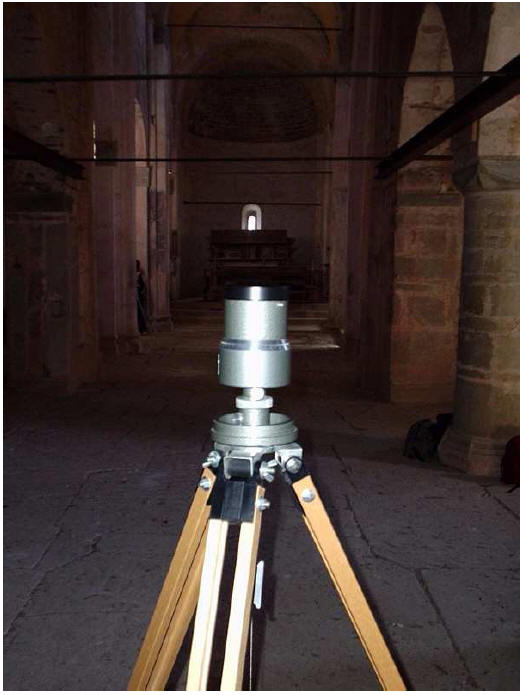

Lo squadro cilindrico Salmoiraghi utilizzato per l’esecuzione dei rilievi topografici della chiesa di San Pietro in Vincoli ad Arzenate.

Il profilo della skyline è stato ricostruito sia sulla base delle misure eseguite in loco mediante un clinometro a disco prodotto dalla ditta finlandese SUUNTO, mod. PM5/360PC, ma anche dalla generazione per via sintetica del profilo orografico di sfondo nella direzione orientale eseguito elaborando l’altimetria ricavabile dalle immagini georeferenziate da satellite.

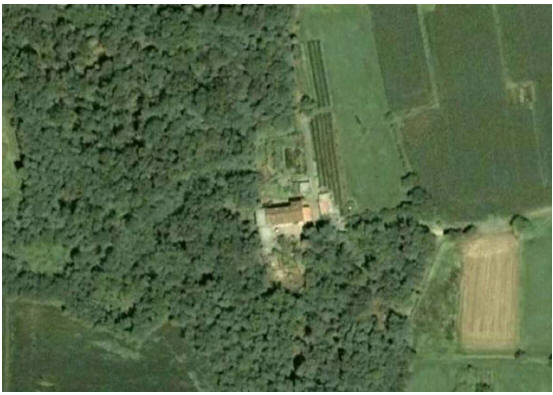

La chiesa di San Pietro in Vincoli ripresa da satellite il 19 Luglio 2005

La posizione geografica della chiesa derivata sulla base della media di 1700 determinazioni indipendenti di posizione ottenuti in acquisizione continua, elaborando i segnali provenienti da 9 satelliti in vista, mediante un ricevitore GARMIN GPS III (codice C/A), è la seguente:

LAT = 45° 43’ 39”,32 N
LON = 9° 33’ 57”,24 E
ALT = 383 mt.

riferita all’ellissoide geocentrico standard di riferimento WGS84 e nota con un’incertezza media globale pari a 6 cm. Il profilo dell’elissoide standard WGS84, calcolato con l modello NIMA EGM96 passa ad una quota pari a 45,234 metri rispetto al Geoide locale.

Il rilievo dell’orizzonte naturale locale apparente è stato eseguito sia collimando con lo squadro cilindrico Salmoiraghi le cime delle principali alture di presenti nel paesaggio locale nella direzione nord-orientale, quali il Monte Ubione, il Canto Alto ed il profilo del Monte Bastia in direzione est in modo da ottenere gli azimut astronomici mediante lo squadro e le altezze angolari apparenti mediante il clinometro SUUNTO, mentre la generazione per via sintetica del profilo dell’orizzonte naturale locale orientale è stata ottenuta mediante i dati planimetrici ed altimetrici ricavati dalle immagini eseguite da satellite. Gli azimut astronomici misurati nel caso della cima del Canto Alto e di quella del Monte Ubione sono stati utilizzati al fine di calibrare le misure di angolo orizzontale ottenute con lo squadro cilindrico trasformandole nei corrispondenti azimut astronomici, mentre il profilo del Monte Bastia era interessato dalla levata del Sole equinoziale osservato dalla chiesa. Allo stesso modo si è operato nel caso dei rilievi alla bussola topografica permettendo la calibrazione delle misure e quindi di trasformare gli azimut magnetici nei corrispondenti astronomici riferiti al meridiano astronomico locale passante per la chiesa di San Pietro in Vincoli.

L’orientazione della navata

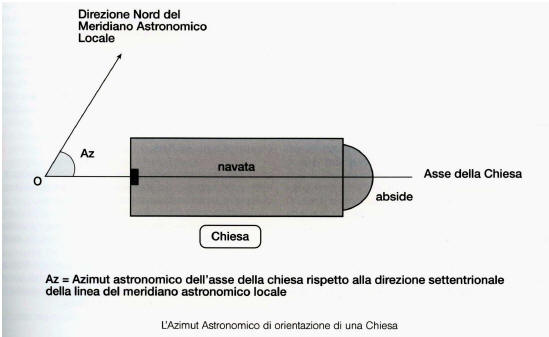

L’azimut astronomico della direzione di orientazione della navata principale, nel senso ingresso-abside, rispetto alle direzioni astronomiche fondamentali è stata ottenuta eseguendo numerose misure allo squadro Salmoiraghi (granularità pari a 5’) e procedendo alla successiva analisi statistica dei dati. L’asse della navata è allineato secondo un azimut astronomico medio pesato pari a 85°,4 ± 0°,4 rispetto alla direzione nord del meridiano astronomico locale. I limiti di confidenza con un livello di probabilità pari al 95% sono: 86°,1, per il limite superiore ed 84°,7 per il limite inferiore. Tali valori sono stati pienamente confermati dall’analisi eseguita sulle immagini satellitari georeferenziate la quale ha fornito un azimut astronomico di orientazione pari a 85°,32 ± 0°,5. Questi valori sono quelli su cui è stata basata l’indagine archeoastronomica dell’edificio sacro con l’obbiettivo di ricostruire e mettere in evidenza i criteri adottati in fase di progetto e di edificazione di esso durante la prima fase risalente al IX secolo d.C.

Analisi archeoastronomica

L’analisi archeoastronomica ha mostrato l’esistenza di tre possibili criteri indipendenti che potrebbero essere stati applicati in fase di orientazione dell’edificio risalente al IX secolo. Il primo criterio potrebbe essere connesso con il tentativo di applicare il criterio Sol Aequinoctialis, allineando esattamente l’asse della sua navata principale nella direzione della levata del Sole equinoziale, cioè la est-ovest astronomica, utilizzando non una costruzione geometrica basata sull’osservazione dell’ombra di uno gnomone verticale proiettata dal Sole durante la giornata, bensì la diretta osservazione della levata del disco solare all’orizzonte naturale locale all’alba del giorno di equinozio previsto dal calendario giuliano, tramite la lettura della data riportata da un almanacco dell’epoca, quindi convenzionalmente il 21 Marzo. In realtà la data vera di transito del Sole all’equatore celeste, durante il IX secolo, era il 17 Marzo riferita al calendario dell’epoca il quale aveva accumulato un errore progressivo che era giunto a ben 4 giorni rispetto al vero computo solare astronomico. La tabella seguente riporta le effemeridi del Sole topocentriche calcolate per il mese di Marzo dell’anno 867 d.C.: la prima colonna riporta la data secondo il calendario giuliano allora in vigore, la seconda colonna mostra l’Ascensione Retta del Sole e la terza riporta la Declinazione dell’astro. Dalle effemeridi solari si nota che il transito dell’astro all’equatore celeste avvenne quindi tra il 16 ed il 17 Marzo 867 e tale rimase per tutto il IX secolo.

Data Ascensione Retta Declinazione

01 mar 867 23h 02m 38.18s -06° 10' 25.3"
02 mar 867 23h 06m 18.56s -05° 47' 19.5"
03 mar 867 23h 09m 58.53s -05° 24' 09.2"
04 mar 867 23h 13m 38.11s -05° 00' 54.6"
05 mar 867 23h 17m 17.32s -04° 37' 36.1"
ù06 mar 867 23h 20m 56.17s -04° 14' 14.2"
07 mar 867 23h 24m 34.68s -03° 50' 49.2"
08 mar 867 23h 28m 12.87s -03° 27' 21.4"
09 mar 867 23h 31m 50.75s -03° 03' 51.3"
10 mar 867 23h 35m 28.35s -02° 40' 19.2"
11 mar 867 23h 39m 05.69s -02° 16' 45.5"
12 mar 867 23h 42m 42.77s -01° 53' 10.6"
13 mar 867 23h 46m 19.61s -01° 29' 34.8"
14 mar 867 23h 49m 56.25s -01° 05' 58.6"
15 mar 867 23h 53m 32.68s -00° 42' 22.4"
16 mar 867 23h 57m 08.94s -00° 18' 46.4"
17 mar 867 00h 00m 45.04s +00° 04' 49.0" Equinozio vero astronomico
18 mar 867 00h 04m 21.00s +00° 28' 23.3"
19 mar 867 00h 07m 56.84s +00° 51' 56.2"
20 mar 867 00h 11m 32.57s +01° 15' 27.3"
21 mar 867 00h 15m 08.23s +01° 38' 56.4" Equinozio conv. di calendario
22 mar 867 00h 18m 43.84s +02° 02' 23.1"
23 mar 867 00h 22m 19.42s +02° 25' 47.1"
24 mar 867 00h 25m 54.99s +02° 49' 08.1"
25 mar 867 00h 29m 30.59s +03° 12' 25.8"
26 mar 867 00h 33m 06.23s +03° 35' 39.8"
27 mar 867 00h 36m 41.94s +03° 58' 49.9"
28 mar 867 00h 40m 17.75s +04° 21' 55.8"
29 mar 867 00h 43m 53.67s +04° 44' 57.1"
30 mar 867 00h 47m 29.72s +05° 07' 53.6"
31 mar 867 00h 51m 05.93s +05° 30' 44.8"

L’abside fu posto quindi ad est come stabilito dalle regole dell’orientazione canonica romana, ma compiendo un errore di 4°,6 gradi verso nord a causa dell’errore di calendario riportato dall’almanacco.

L’asse della chiesa di San Pietro in Vincoli ad Arzenate potrebbe essere stato allineato verso la direzione di levata del Sole agli equinozi, ma utilizzando la data convenzionale del 21 Marzo stabilita dagli almanacchi per il IX secolo, compiendo un errore di circa 4 giorni rispetto alla vera data in cui declinazione del Sole sulle Sfera Celeste è pari a zero. Questo ha introdotto un errore di orientazione pari a 4°,6 verso nord dell’est.

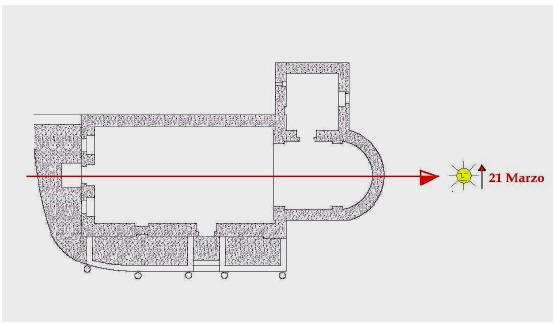

L’asse della navata principale potrebbe essere quindi stato allineato con nella direzione in cui era visibile la levata del Sole il 21 Marzo dell’anno di fondazione, durante il IX secolo, sopra il profilo della Bastia, un’altura che sovrasta ad occidente la città di Bergamo. Il fatto che l’altezza angolare apparente dell’orizzonte naturale locale rispetto a quello astronomico lungo la direzione che corrisponde all’azimut di orientazione della navata della chiesa sia dell’ordine di 1° introduce un ulteriore spostamento verso sud del punto effettivo di levata del Sole tanto che siamo obbligati a prendere in esame un secondo possibile criterio di orientazione, questa volta basato sull’osservazione della levata del Sole all’alba della domenica di Pasqua di un anno compreso nel IX secolo.

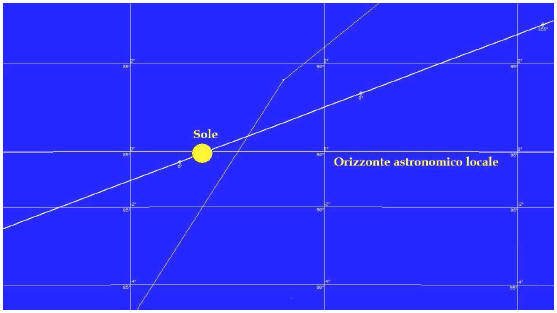

Levata del Sole il 21 Marzo 867, anno di prima citazione documentaria della chiesa di San Pietro in Vincoli ad Arzenate, all’orizzonte astronomico locale. L’osservazione dell’apparizione dell’astro dietro la Bastia avrebbe introdotto un ulteriore errore nell’azimut di orientazione della navata della chiesa.

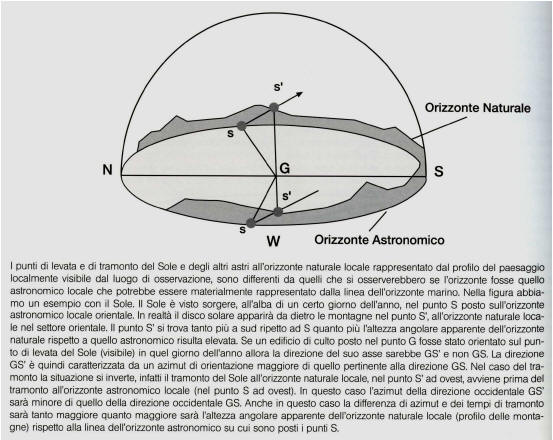

Il rilievo dell’orizzonte naturale locale rappresentato dal profilo delle montagne di sfondo nella direzione nord-est ha mostrato che la sua altezza apparente è dell’ordine di 1°. Tale valore deriva dalle misure eseguite in loco, ma anche dalla generazione per via sintetica del profilo orografico di sfondo nella direzione orientale eseguito elaborando le immagini da satellite. Il calcolo astronomico ha mostrato che in quella direzione nel IX secolo era visibile la levata del Sole nel giorno di Pasqua posto nella terza decade di Marzo, teoricamente all’alba del 24 o del 25 del mese (calendario giuliano), esattamente lungo l’asse della navata della chiesa. La levata solare pasquale rappresenterebbe quindi il “target” astronomico codificato in fase di allineamento della chiesa. Durante il IX secolo la Pasqua cadde il 24 Marzo solamente negli anni 821 ed 832 (bisestile), mentre cadde il 25 Marzo nell’anno bisestile 848 d.C. In quei due giorni il Sole, posizionato nella costellazione dei Pesci, sorse lungo l’asse delle navata della chiesa di San Pietro in Vincoli. Tali date potrebbero essere quelle in cui la direzione di orientazione del costruendo edificio potrebbe essere stata stabilita mediante l’osservazione diretta della levata solare all’orizzonte naturale locale, dietro quindi il profilo della Bastia. L’orientazione dell’edificio di culto dovrebbe essere avvenuta “a vista” sulla base dell’osservazione del Sole pasquale nascente in un anno in cui potremmo collocare cronologicamente la fondazione del primo edificio di culto.

L’asse della chiesa di San Pietro in Vincoli ad Arzenate potrebbe essere stato allineato verso la direzione di levata del Sole dietro la Bastia all’alba della domenica di Pasqua di un anno del IX secolo: in particolare la levata del Sole a Pasqua avvenne lungo l’asse della chiesa solamente negli anni 821, 832 ed 848, i quali potrebbero essere date proponibili per la fondazione del primitivo luogo di culto.

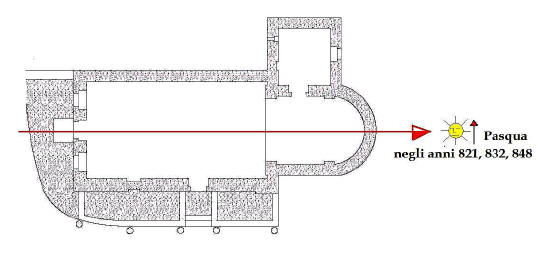

Tra le tre date suggerite dai risultati dall’analisi archeoastronomica per la fondazione della primitiva chiesa, quella del 25 Marzo 848 d.C. sembra essere da preferire in quanto in quell’anno la Pasqua coincideva con la festa dell’Incarnazione, cioè dell’annunciazione a Maria. Il terzo possibile criterio di orientazione, che poteremmo definire “ad Incarnazione Domini”, potrebbe quindi essere stato quello di allineare la navata della chiesa del IX secolo verso il punto di levata del Sole all’orizzonte naturale locale all’alba del 25 Marzo, giorno appunto tradizionalmente dedicato all’Annunciazione, cioè nove mesi prima del Natale. La tabella seguente mostra le effemeridi del Sole dal 15 al 31 Marzo di quell’anno. Nella prima colonna è riportata la data secondo il calendario giuliano, nella seconda colonna è elencata l’Ascensione Retta (R.A.) topocentrica del Sole, nella terza la Declinazione topo centrica, nella quarta colonna abbiamo l’azimut astronomico del Sole nascente e nell’ultima la sua altezza rispetto all’orizzonte astronomico locale.

Data R.A. Declinazione Azimuth Altezza

15 mar 848 23h 56m 40.47s -00° 21' 55.8" 087° 45' 14" -02° 41' 54"
16 mar 848 00h 00m 16.56s +00° 01' 39.6" 087° 32' 26" -02° 21' 25"
17 mar 848 00h 03m 52.50s +00° 25' 14.1" 087° 19' 41" -02° 00' 56"
18 mar 848 00h 07m 28.32s +00° 48' 47.2" 087° 06' 58" -01° 40' 26"
19 mar 848 00h 11m 04.04s +01° 12' 18.6" 086° 54' 18" -01° 19' 56"
20 mar 848 00h 14m 39.68s +01° 35' 48.0" 086° 41' 40" -00° 59' 27"
21 mar 848 00h 18m 15.27s +01° 59' 15.1" 086° 29' 04" -00° 38' 59"
22 mar 848 00h 21m 50.82s +02° 22' 39.5" 086° 16' 30" +00° 13' 22"
23 mar 848 00h 25m 26.37s +02° 46' 01.0" 086° 03' 59" +00° 30' 39"
24 mar 848 00h 29m 01.94s +03° 09' 19.2" 085° 51' 29" +00° 48' 15"
25 mar 848 00h 32m 37.55s +03° 32' 33.7" 085° 39' 01" +01° 06' 08"
26 mar 848 00h 36m 13.22s +03° 55' 44.4" 085° 26' 35" +01° 24' 18"
27 mar 848 00h 39m 48.98s +04° 18' 50.9" 085° 14' 11" +01° 42' 39"
28 mar 848 00h 43m 24.85s +04° 41' 52.8" 085° 01' 48" +02° 01' 10"
29 mar 848 00h 47m 00.85s +05° 04' 49.9" 084° 49' 26" +02° 19' 49"
30 mar 848 00h 50m 37.01s +05° 27' 41.9" 084° 37' 06" +02° 38' 32"

Appare con molta chiarezza che all’alba del 25 Marzo 848 alle ore 6h 15m della mattina il Sole sorge da dietro il Monte Bastia, a poco più di 1° di altezza angolare apparente lungo una direzione di azimut astronomico pari a 85° 39’ che concorda a meno di 0°,3 circa con la direzione dell’asse della chiesa di San Pietro in Vincoli ad Arzenate. La differenza angolare è da imputare al grado di forestazione della Bastia a quel tempo, agli originari errori di orientazione delle chiesa essendo essa avvenuta a vista e non con l’utilizzo di strumenti e agli inevitabili errori di misura che intervengono in fase di rilievo topografico.

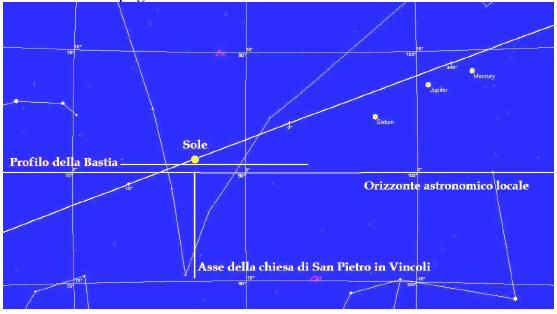

Levata del Sole all’orizzonte naturale locale dietro il profilo della Bastia lungo l’asse della chiesa di San Pietro in vincoli all’alba della domenica 25 Marzo 848 d.C. festa dell’Annunciazione e Pasqua. Quella data sembra essere la più probabile per la fondazione della primitiva chiesa.

La levata del Sole all’alba del 25 Marzo 848, fu accompagnata dalla visibilità dei pianeti Mercurio, Giove e Saturno che sorsero, uno dopo l’altro, poco prima dell’astro diurno lungo la direzione dell’asse della chiesa di San Pietro in Vincoli e brillarono nella luce del mattino prima della comparsa del Sole pasquale. Ogni edificio sacro, a suo modo, era una rappresentazione dell'Universo, ovvero, parafrasando Pier Damiani, “La chiesa e' l'immagine del mondo” e il mondo era inteso in senso cosmogonico. Quest'idea veniva trasposta in pratica stabilendo particolari orientazioni simboliche dell’asse della navata principale, allineandolo lungo particolari direttrici astronomiche tra cui quella della levata solare in taluni giorni dell’anno particolarmente significativi dal punto di vista liturgico. L'edificio sacro non era considerato solo un'immagine realistica del mondo e della natura, ma doveva riprodurre la struttura intima e matematica dell'Universo con tutte le sue leggi, ovviamente secondo la visione liturgica cristiana che era l'unica ad essere accettata durante il Medioevo. Secondo questa visione del mondo, l'edificio sacro era un'immagine dell'Universo, il quale era sacro in quanto opera di Dio. In questo senso quindi l'edificio di culto doveva assolvere la funzione di trasporre e rendere comprensibile l'immagine dell'Universo trascendente in Dio che era l'essenza creatrice del cosmo. La Gerusalemme Celeste che S. Giovanni descrive nell'Apocalisse ha una forma quadrata e tale forma, assieme a quella rettangolare e circolare costituisce il principio base ispiratore dell'architettura dei luoghi di culto cristiani. L'orientazione di un luogo di culto era già di per se stessa un rito in quanto lo scopo della procedura era quello di stabilire un rapporto ben preciso fra l'ordine cosmico e l'ordine terrestre e quindi, fra l'ordine stabilito da Dio e quello stabilito dall'Uomo. Il procedimento tradizionale di orientazione degli edifici di culto, era caratterizzato da un alto grado di universalità in quanto doveva seguire alcune regole ben precise e strettamente codificate, anche se qualche deroga era ammessa in funzione delle esigenze locali, ma lo si ritrova praticamente ovunque esista un'architettura sacra. Se analizziamo statisticamente una grande quantità di edifici sacri distribuiti su tutto il territorio europeo, misurandone accuratamente l'orientazione rispetto alle direzioni astronomiche fondamentali siamo in grado di rilevare l'esistenza di un numero limitato di direzioni che erano ritenute importanti e tutta una serie di regolarità geometriche nelle orientazioni, ciascuna delle quali e' conseguenza di una motivazione ben precisa. Nonostante la varietà, peraltro limitata, delle direzioni lungo cui l'asse, nel senso ingresso-abside, degli edifici sacri risulta orientato, si rileva un punto di partenza comune che è rappresentato dalla necessità pratica di determinare sperimentalmente la particolare direzione richiesta per orientare la chiesa che nel caso di San Pietro in Vincoli ad Arzenate fu la direzione di prima visibilità del Sole alla sua levata in una domenica di Pasqua coincidente con la ricorrenza dell’Incarnazione di Cristo, evento che, durante il IX secolo, si verificò solamente nell’anno 848. Nonostante che durante il medioevo fossero disponibili svariati metodi geometrici e gnomonici per stabilire le direzioni astronomiche fondamentali lungo cui allineare gli assi degli edifici di culto, nel caso della chiesa di Arzenate si preferì operare direttamente con l’osservazione del Sole a vista all’alba del giorno stabilito.

Bibliografia

Adriano Gaspani: “L’Orientazione Astronomica dei Luoghi di Culto in Alta Valle Brembana”, La Rivista di Bergamo, N.°.15, Ottobre-Novembre-Dicembren 1998.

Adriano Gaspani, 2000, “Geometria e Astronomia nelle antiche chiese alpine” Collana Quaderni di Cultura Alpina, N.°.71, Priuli e Verlucca Editori (Pavone Canavese, TO).

Adriano Gaspani, 1997, “Sulla Reale Significatività degli Allineamenti Ritenuti Astronomicamente Significativi”, Nihil Sub Astris Novum, N.°. 12, Settembre 1997.

Adriano Gaspani, 1997, “Altezza e Azimut di Prima Visibilità delle Stelle”, Nihil Sub Astris Novum, N.°. 13, Novembre 1997.

Adriano Gaspani, 1999, “L’Orientazione della Chiesa di Valnegra” in “Valnegra”, di Gabriele Medolago e Lucia Reguzzi, Comune di Valnegra, Valnegra. - Corponove editrice Bergamo.

Adriano Gaspani, 1999, “L’orientazione della chiesa (di S. Ambrogio in Brivio Bergamasco)“ pag. 14-16, in Gabriele Medolago “L’ex Chiesa già Parrocchiale di Sant’Ambrogio in Brivio Bergamasco” in “Comunità in dialogo”, novembre- dicembre 1999, pag. 13-19.

Adriano Gaspani, 1998, “Il Potere Risolutivo ad Occhio Nudo”, Nihil SubAstris Novum, N.°. 15, Febbraio 1998.

Adriano Gaspani, 1998, “L’Obliquità dell’Eclittica nell’Antichità”, Nihil Sub Astris Novum, N.°. 16, Marzo 1998.

Adriano Gaspani, 2001, “Analisi dell’orientazione delle chiese di San Gregorio e San Dionigi” in: Gabriele Medolago “San Gregorio di Cisano Bergamasco”, Parrocchia di San Gregorio Magno in Cisano Bergamasco A.D. 2001, pag. 190-191.

Adriano Gaspani, 2004, “Il monastero di Reask e l’orientazione dei luoghi di culto cristiani nell’Irlanda medioevale”, Atti del XXII Congresso Nazionale di Storia della Fisica e dell’Astronomia, a cura di M. Leone, A. Paoletti, N. Robotti, Genova - Chiavari, 6-7-8 Giugno 2002, pag. 458 -475.

Adriano Gaspani, 2002, “Analisi dell’Orientazione della Chiesa (di S.Nazario al Castello di Cenate Sotto)”, in Gabriele Medolago, “Il Castello di Cenate Sotto e la Famiglia Lupi”, Ed. Amministrazione Comunale di Cenate Sotto, pag.121-130.

Adriano Gaspani, 2003, “Horologium Stellare Monasticum”, Le Stelle, N.°.4, Febbraio 2003, pag. 56-65.

Adriano Gaspani, 2004, “Analisi dell’orientazione della chiesa parrocchiale di Bordogna”, in “La Chiesa gia parrocchiale di Santa Maria assunta e San Giorgio martire in Bordogna di Roncobello” di Gabriele Medolago e Roberto Boffelli, Ed. Comune di Roncobello, Ferrari Editore, 2004.

Vitruvio, “De Architettura”, I,6,6. Versione tradotta e commentata dal marchese Berardo Galiani, Napoli 1758.

Gerberto D’Aurillac “De Geometria”, in Nicolaus Bubnov “ Gerberti postea Silvestri II Papae Opera Mathematica (972-1003)”, Geog Olms Hildesheim, 1963.

Giuliano Romano, 1992, “Archeoastronomia italiana” ed. CLEUP, Padova
